关于铭邦重工为国外客户设计的钢管抛丸机施工图

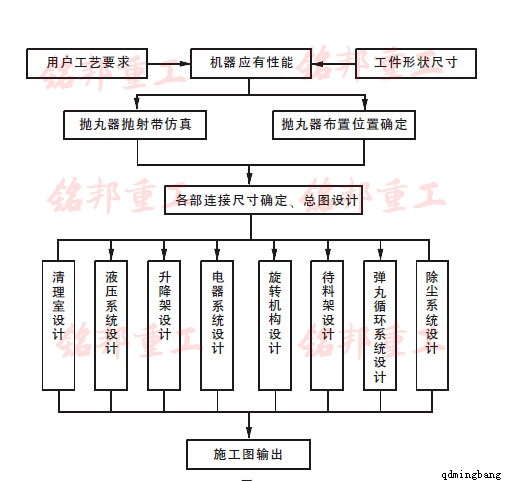

昨日，巴西客户与贸易公司一起到我公司参观，沟通了关于钢管抛丸机的合作事项。首先，我公司根据用户的工艺要求和设计方案做了设计流程，如下图：
跟客户沟通了关于钢管抛丸机的CAD设计图演示之后，客户表示了对铭邦重工的信任与认可，并竖起大拇指跟我们业务经理刘锡升称赞该抛丸机的设计“非常棒”！同时我们公司也尽“地主之谊”热情招待了巴西客户，双方沟通交谈的很愉快，并签订了抛丸机合作事项。
下面跟大家简单讲一下关于我公司是如何设计钢管抛丸机施工图的。首先设计出客户的CAD流程图后，我们工作人员将工件尺寸、生产纲领、用户要求等各类数据输入计算机中。根据计算结构，对 500~ 1200的铸管按其不同管径进行工艺模拟示意，并按所选的抛丸器型号和台数进行了抛丸器抛射带的仿真， 确定抛丸器台数为六台， 才能全部包容整个铸管长度。
确定出关键部件清理室的外形尺寸及在其上布置六台抛丸器的相互位置尺寸， 最后确定出其他各主要部件待料架机构、升降架机构、旋转机构、提升机、分离器、螺旋输送器、液压系统、电气系统、除尘系统等主要规格、尺寸范围和相对于清理室的位置， 并对各部分结构加以确定， 最后在电脑中完成总图设计。
总图完成后各主要部件依照总图的要求及其在总图中的位置， 其中抛丸器、提升机、分离器、螺旋输送器等部件， 成为CAD中独立的子系统。该机依据所需的规格对其进行参数化模块设计， 提高了设计的可靠性。
【文章来源：http://www.qdmingbang.com/cjwt/20140816197.html 】
