吊钩抛丸机有什么功能

吊钩抛丸机的结构组成部分是什么，通过式抛丸机，吊钩抛丸机3210，吊钩抛丸机清理机设备，吊钩抛丸机原理图以及相应的安装流程，在这里小编都会给大家一一讲解。

吊钩抛丸机分为单钩和双钩。吊钩抛丸机通过装载带有两个钩子的工件交替进入抛丸清理机。通过吊钩抛丸将0.2~0.8的弹丸投射到工件表面，使工件表面达到一定的粗糙度，使工件美观，或改变工件的压力应力，增加工件的寿命。工件。该机广泛应用于铸造，建筑，化工，电机，机床等行业的中小型铸件和锻件的表面清理或强化。吊钩抛丸机由抛丸清理机，提升机，分离器，螺旋输送机，二次抛丸组件，弹丸控制系统，钩轨，吊钩系统，旋转装置，基础，除尘系统和电控部分组成。

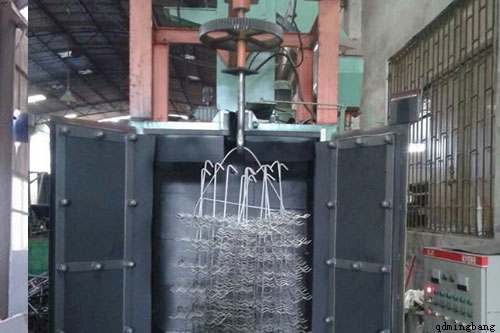

1.吊钩抛丸清理机

抛丸清理机由腔体和护板组成。集尘器布置在后侧壁上。抛丸清理机的外壳是钢板和型钢的焊接结构。它是一个密封和宽敞的操作空间，用于工件的喷丸清理。两套QX130吊钩抛丸组件安装在喷丸清理机的侧壁上，以确保清洁过的工件经过全面喷丸清理。由喷射器直接喷射出的区域内衬有进口的轧制Mn13屏蔽板，厚度为12mm。单班生产的使用寿命可达10年。

其他区域由65mn板保护。保护板用保护螺母拧紧，以便在必要时拆卸，组装和更换。腔室的下部由钢板围绕以形成漏斗，使得射弹流入底部螺旋输送器。钢板也覆盖有保护板。在螺旋输送机的顶部，铺设钢质泄漏板，并在泄漏板的顶部铺设耐磨橡胶板。使用时，应将耐磨橡胶板放在吊钩抛丸前面，以保护下方的钢质泄漏板，延长其使用寿命。本机的标准配置是手动关门模式。

吊钩抛丸机设计用于开门，门内有耐磨橡胶板，钢压板和六个螺母压紧。周围有泡沫橡胶棒，可有效密封周围的门。下部装有药丸收集槽，弹丸的小部分从腔室中取出，以防止射弹落到地面，导致人员滑倒和受伤。在门的门轴上设置油杯，以便定期润滑门的活页中的轴承。

2.吊钩抛丸机的结构原理图

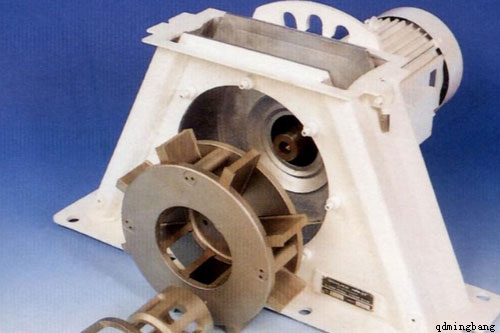

吊钩抛丸机主要由叶轮，叶片，造粒轮，定向套，壳体，护板，主轴和颗粒进料管组成。本机采用的QX130悬臂式离心吊钩抛丸，效率高，安装维护方便，占地面积小，左右旋转。叶片在快速旋转过程中通过离心力固定，无需任何夹具。拆卸刀片时，只能通过敲击刀片的外端来拆卸刀片。

吊钩抛丸机拆卸八个刀片只需10-20分钟。此外，该系列吊钩抛丸可以在拆卸叶片时检查喷丸轮和定向套筒的磨损情况。另外，吊钩抛丸的主轴安装在壳体上，固定轴的孔和壳体上的定向套筒一次加工，减少了轮子与弹丸之间的摩擦力和现象。定向套筒挤压，也大大提高了抛丸效率。在使用定向套筒的过程中，应经常检查矩形窗的磨损情况。当窗户磨损约5毫米时，必须转回约5毫米（根据叶轮旋转的方向）。当窗户损失超过15毫米时，应予以更换。否则，弹丸的径向散射角度将成比例增加，从而加速护板的磨损，降低清洁效率。

3.斗式吊钩抛丸机的结构原理图

斗式吊钩抛丸机由摆线针轮减速机和底座，上下鼓，输送带，料斗，封闭式滚筒和收紧装置组成。斗式提升机的下部入口和出口与螺旋输送机连接，上部出口与颗粒砂分离器连接。提升机罩采用焊接结构，外形美观，刚性好。
