钢板抛丸机经处理之后表面剩余残留的钢砂解决方案

作者：admin发表时间：2016-1-20 10:36:39标签：

一、问题描述：钢板预处理线在抛丸处理之后表面带有一层钢丸。

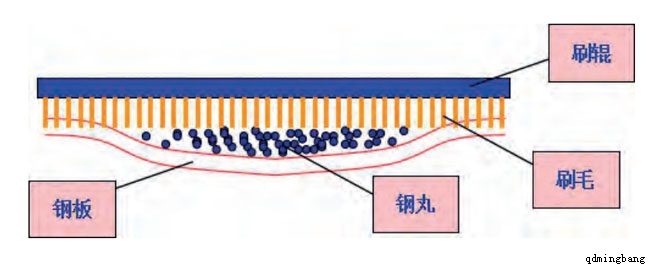

如下图为问题示意图：

钢板抛丸机在抛丸处理之后，钢板的表面剩余了部分磨料钢砂如何解决？热处理抛丸机在进行抛丸时，预刮板、大辊刷、小辊刷的高度随测厚数据进行调整，当钢板在长度方向发生瓢曲时，预刮板和刷辊的高度，会根据钢板最高点位置来调整，从而致使刷辊接触钢板的面积减少，影响丸料的清扫质量。

二、解题过程：

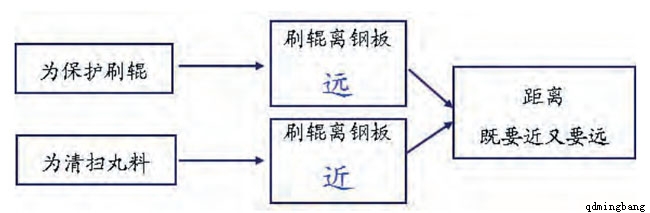

1.根据问题示意图提出物理矛盾。

概念解：刷毛到钢板的距离应动态可调，刷毛应能自适应钢板的形状。

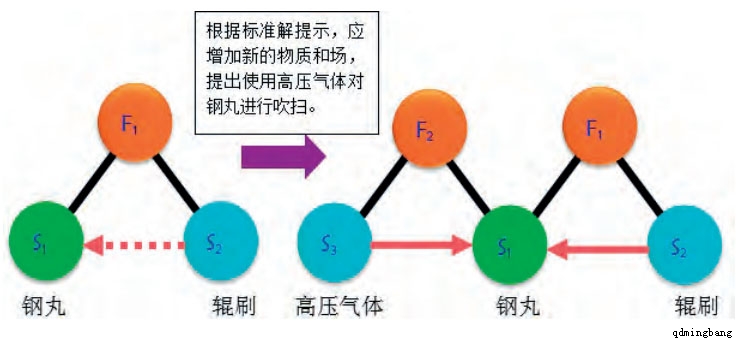

2.建立TRIZ模型

最终解决方案：根据钢板瓢曲量，调整刷辊压下高度；在刷辊后增加吹扫管路；将吹扫方向由原来的直吹改为V形吹扫；把刷辊改造成弹性连接等多种方案综合使用。

三、实施解决方案之后效果。

目前需要通过抛丸机进行处理的钢板中，因钢板瓢曲致使钢板在经过抛丸机后，存在丸料残余现象的钢板，约占钢板总数的10%。钢板的丸料残余量大约在50~100kg，每块钢板在清扫时，需停机15分钟左右，当抛丸机全负荷生产时，每班处理钢板40~50块。

1.在全负荷生产的条件下每班清扫丸料数量为：

40×10%×50=200kg，丸料价格6000元/吨。

产生效益：

0.2×3×365×6000=438000元=43.8万元。

2.原每班停机时间为40×10%×15=60min=1h。改造后全年节约时间1×3×365=1095小时。

热处理线现阶段处理能力为2万吨，处理后每块钢板附加产值增长500~1000元/吨，现阶段附加产值按100元计算，节约时间产生效益：

20000×1095×100/(30×24)=304万元。

3.项目总效益：

43.8+304=347.8万元。
