石材抛丸机在打毛粗化处理中的应用

作者：admin发表时间：2015-10-31 10:17:00标签：石材抛丸机

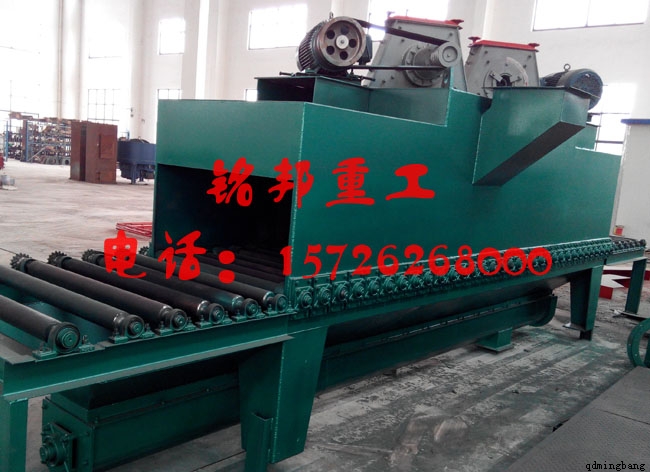

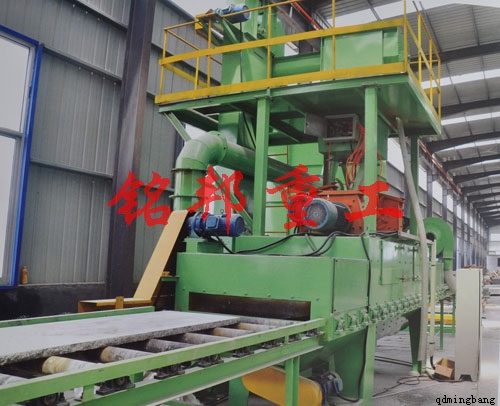

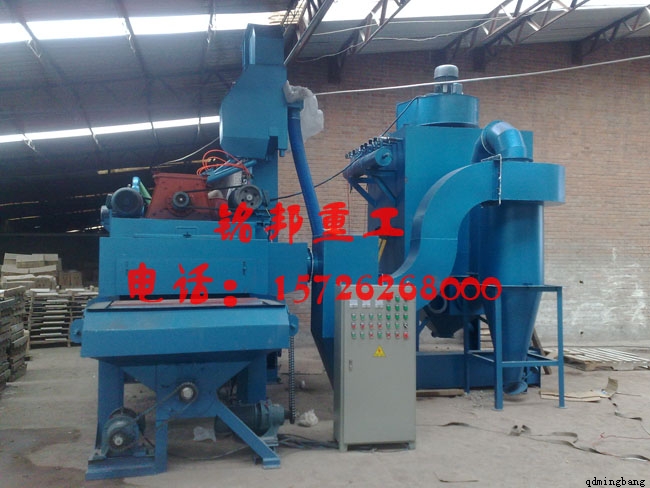

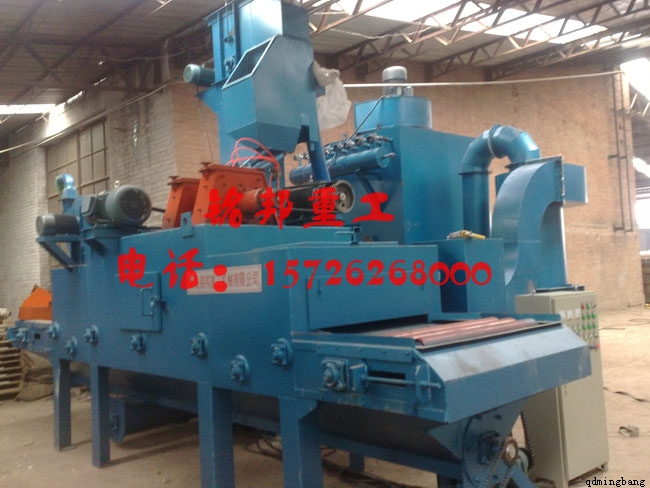

青岛铭邦重工生产的石材抛丸机是一种以清理石材为主的抛丸清理设备，广泛应用于大理石、人造石、花岗岩、路沿石、地面砖、水泥砖中，用于房屋表面的瓷砖，公园路面的防滑石等都可以进行精准打毛处理。

雨雪天过后，因为路面的表面太光滑，非常不利于行人出行，滑到摔伤的案例比比皆是，针对此类情况，市政部门对路面防滑的要求也逐步提高。为此，石材抛丸机应运而生。

以往的石材打毛工艺是石材烧毛、人工打磨，不仅费时更费力，而石材抛丸机作为我铭邦重工机械公司的最新尖端设备，可连续高功能作业清理，举个最简单的例子，证所周知，公园路面的铺设都是用较为光滑的大理石，铺设量较大，工期较长，一遇下雨天，光滑的路面就成为了行人们行走的难题，而石材抛丸机既能为石材的表面进行打毛粗化，又可连续清理作业，进行大批量清理，大大缩短了工期，这样石材表面既能获得一定粗糙度的光洁表面，又不影响美观。

因为石材的规格不同，所以石材抛丸机最突出的特点就是因可清理石材的大小而进行改变，清理的石材可大可小。

石材抛丸机为连续送料的高功能连续作业清理，处理批量大，在清理过程中由电气控制的变频电机驱动辊道将工件送进清理机室体内抛射区时，其周身各面受到来自不同坐标方位的强力密集弹丸的打击与磨擦，使石材上的氧化皮及其污物迅速脱落，工件表面获得一定粗糙度的光洁表面。落入工件上面的弹丸与锈尘经回收螺旋输送到弹丸循环系统，由清理室外两边装卸工件。

在石材加工技术日益发展的今天，抛丸糙面加工技术无疑填补了石材糙面加工的空缺，为石材的应用提供了又一个新的尝试，为建筑设计师提供了石材饰面材料一个崭新的方面。在现代石材产业领域，抛丸糙面加工这个新生技术必定会得到更大的发展，抛丸糙面产品以他新奇、廉价、适应性强、装饰性好的特点，为打造城市风景，装点人类栖身的家园，越加显现出更广泛的应用空间。

石材抛丸机适用于多种石材、瓷砖、大理石、地砖的表面处理。经处理的石材表面防滑性能高，平整度好，立体感强，受到广大客户的一致好评。

铭邦石材通过式抛丸机处理批量大、效率高，每班生产普通人造石材可达1000平以上，硬度大的石材可达到600平且通过除尘器的处理去除了粉尘对人体的伤害，符合国家的环保要求。

本机结构紧凑美观、坚固耐用、除尘效率高，处理效果好，是石材加工企业的好帮手。

一、石材抛丸机的用途:

石材抛丸毛化机主要用于石材表面磨砂处理，替代原先老工艺方法，处理效率高，处理面粗造度可根据要求相应调整，自动化程度高。为市场普遍采用，节省了劳动力，提高生产效率。

该机器的主要特点是：

(1)、结构紧凑，运转平稳，工作安全可靠、清理质量好。

(2)、采用无地坑设计，安装方便。

二、石材打毛机的主要技术参数

1、通过门开口尺寸：1000×500mm

2、输送辊道：

（1）、辊子间距：300mm

（2）、输送速度：0.5～6 m/min

（3）、功率：2.2Kw( 变频调速 )

3、抛丸器：（4台）

（1）型号：Q034Ⅱ

（2）弹丸抛射速度：70～72m/s

（3）弹丸直径：Φ0.8～1.5mm

（4）功率：11Kw×4

4、提升机：

（1）提升量：50T/h

（2）功率：5.5Kw

5、分离器：

（1）分离量：50T/h

（2）分离区风速：4～5m/s

（3）功率：1.5Kw

6、纵向螺旋输送机：

（1）输送量：50T/h

（2）功率：3Kw

7、横向螺旋输送机：

（1）输送量：50T/h

（2）功率：1.5Kw

8、反吹风机：

（1）风机型号：9-19-5A

（2）功率：11Kw

9、滚刷装置

（1）滚刷直径：400mm

（2）功率：1.1Kw

10、除尘器：

（1）型号：DMC98

（2）除尘风机型号：4-72-5A

（3）功率：11Kw

11、整机总功率：80.8Kw

12、首次弹丸加入量：4000Kg

13、机器外形尺寸：11700×4000×5200mm

三、石材抛丸机的工作原理与结构特征。

本设备由清理室、抛丸器、工件输送辊道、螺旋输送机、提升机、分离器、输丸系统、电气控制系统组成。

1、清理室本机清理室由钢板焊接组成。为大容腔式结构，室体上部为箱形，下部为锥形，清理作业在密封的容腔内进行。具有橡胶密封门帘、抛丸室护板、抛丸器等组成。

A、主室体顶部共安装了4台抛丸器，分别安装在室体顶部中心的左右位置，顶部采用塔形结构，使得抛丸区集中，也防止丸料反弹互相撞击，减少损耗。抛丸器的布置、角度和调试时的流量经过严格的控制，可以对工件实现最佳清理。

B、室体内设有耐磨护板，保护室体壁板免受磨损，延长室体使用寿命，同时可以利用弹丸的反射功能，继续有效地打击工件的表面，提高清理质量与清理效率。在锥形集丸斗仓上口装有耐磨漏砂护板，防止反弹的弹丸打击螺旋输送机并且阻隔杂物，以保护螺旋输送机。

C、抛丸室体内护板采用耐磨包铸螺母遮盖与栓接，保护螺栓头部不受损坏，拆装更换方便。

2、输送辊道本机工件输送系统辊子由钢管焊接轴头组成，经过同心处理，运行平稳。其输送速度可由变频器控制，采用变频无级调速。用户可根据工件表面质量的要求调节清理速度的快慢。

3、抛丸器抛丸器由叶轮、叶片、分丸轮、定向套、导入管、护板、护罩、特种电机等组成。弹丸由导入管流入分丸轮中，预加速后经定向套口抛出，由叶片继续对其加速进而高速抛射达到工件表面进行强力打击，以达到清理之目的。

4、提升机

本机为平胶带传动斗式提升机，壳体焊接成形，用于将下部横向流丸管送来的丸尘混合物提升到机器顶部。提升机主动轮采用大带轮增加摩擦力，下轮采用鼠笼式防沙、防滑、防偏，传动胶带运行平稳、可靠，有效地延长皮带的使用寿命。提升机运转过程中产生皮带打滑现象可调节张紧装置或检查是否超载。

5、分离器采用BE型分离器，具有良好的分离效果和较高的生产率，对提高叶片寿命有积极的作用，分离器正常工作时，弹丸流落不到应有的缺口，如果不能形成满落帘，应调整重锤，直制形成满落帘，以得到良好的分离效果。

6、纵向螺旋输送机清理室下部分别配置了纵向螺旋输送机和横向螺旋输送机，纵向螺旋输送机可以将抛丸室内丸尘混合物收集，经横向溜丸管送至提升机进行提升。

四、石材毛化机的润滑清理机旋转部位润滑是否恰当，将严重影响其使用寿命和机械性能。因此，必须正确而有计划地进行给油保养。润滑油长期使用会产生劣化，故须按规定进行补给和更换。

1、各部分的传动链轮、链条：润滑点数42；润滑周期1个月；润滑油种类,润滑脂。

2、轴承：润滑点数88，润滑周期1个月，润滑油种类，润滑脂。

3、摆线针轮减速机：润滑点数6，润滑周期3个月，润滑油种类，30号机械油。

4、抛丸器电机：润滑点数4个，润滑周期3个月，润滑油种类，高温润滑脂。

五、石材粗化设备电器控制系统。

1、概述：

本电器设备主回路采用380伏，控制回路采用220伏，为操作与维护上的方便，电器设备集中安装在控制箱内，控制着各电机和电磁铁开、关，用自动空气开关和钥匙开关分别接通和断开主电路和控制回路。

2、电器连锁提升机与螺旋输送机的连锁，提升机电机打开后，才能打开螺旋输送机，防止弹丸的堵塞。

六、石材抛丸机的安装调试和运转。

1、石材抛丸机的安装。

本机器体积和结构受运输条件限制，不能总装出厂，分组运输，到用户现场安装。

总装时，先固定好清理室，然后将提升机、分离器、供丸系统、电器控制柜、输送辊道等按总图尺寸装配。

辊道固定好后，安装链轮罩壳。定向套窗口的位置，应根据抛射范围及清理效果调整。

2、机器的运转。

机器在安装结束后，需经试运转，在各部分运转达到要求后，方可进行整机空运转和负荷运转，在分离器、提升机开动后先将所需加入的弹丸逐渐加入，使其被输送到分离器的储料斗内。按机器的操作程序进行试运转，在运转中如发现有不正常现象应立即停机，待调试修理后再重新试机。

3、机器的调整。

在安装试运转后，进行工件的试抛丸，并根据工件表面清理的情况进行适当调整：

（1）、抛丸器中定向套的调整：当抛出的工件表面出现不均匀现象时，需对抛丸器定向套进行调整。调整时，松开压块，即可前后旋转定向套，以改变定向套窗口的位置，即顺着抛丸器旋转方向调整定向套，抛射位置前移，反之，抛射位置后移。

（2）、调整电动闸门，使其达到需要的供丸流量。

（3）、提升机皮带松弛时，可调整提升机上部的螺栓，以保证皮带的松紧适度。

（4）、提升机上部链条的松紧，由涨紧装置底板上的长孔来调节。

七、石材打毛设备的操作程序。

1、除尘系统开 2、抛丸器开 3、斗提机开 4、横螺旋输送机开 5、纵螺旋输送机开 6、输送辊道开，清理开始 7、根据工件表面质量情况调整工件输送速度（可根据情况，连续清理） 8、输送辊道停 9、螺旋输送机停 10、斗提机停 11、抛丸器停 12、除尘系统停

八、石材抛丸机的维护保养与安全技术。

1、维护保养。

该设备的工作条件很差，因此应经常及时的进行维护保养。

（1）、严格按照本机操作程序进行工作。

（2）、经常检查传动系统的链轮、链条的松紧，检查提升机皮带的松紧情况，检查提升斗、清理室内护板等磨损情况，并及时排除故障。

（3）、每班工作结束时，都要把机器打扫干净，并进行一次检查各易损件（包括抛丸器）磨损情况，如有损坏，立即更换。

（4）、应按照说明书中的规定进行润滑。

（5）、要定期对于对设备进行检修和保养。

2、安全技术。

（1）、操作及维修人员必须熟悉本机说明书。

（2）、不熟悉本机性能及操作规程的人，不允许进行操作。

（3）、抛丸器没有完全停止时，不准打开室体检修门进入室体内。

（4）、应经常注意弹丸的循环量和抛丸器电流，不足是时要随时添加，在提升机、分离器及螺旋输送机工作时，添加弹丸最佳。

（5）、抛丸器中的叶片要选8片重量差不大于5克的组成一组，尤其是在更换叶片时，应对称地更换一对，减少因不平衡而造成的震动。

九、石材抛丸机轴承明细表如下：

1、带座外球面球轴承：型号UCP206，数量56，所属部位辊道。

2、带方形座外球面球轴承：型号UCF206，数量34，所属部位室体。

3、带座外球面球轴承：规格UCP212，数量6个，所属部位提升机。

4、带方形座外球面球轴承：型号规格UCF212，数量4个，所属部位绞龙。

【文章来源：http://www.qdmingbang.com/scjcyy/20151031262.html 】
